微顯示器是相比于常規顯示器屏幕尺寸更小的顯示器，其尺寸范圍沒有一個明確的定義，通常不超過3英寸。一般認為，用于VR/AR、智能手表、槍瞄炮瞄、EVF上的顯示器被稱為微顯示器。而這些顯示器又分兩種，一種需要光學系統進行放大，一種是直接顯示。對于VR/AR，全部是需要搭配光學系統的。

作為顯示器，其重要指標包括分辨率、刷新率、色域、亮度、對比度、響應速度等。同時，作為近眼顯示，還有FOV（視場角）、PPD（角解析度）、重量&體積等需求。這里重點介紹幾個比較關鍵的指標。

• PPD

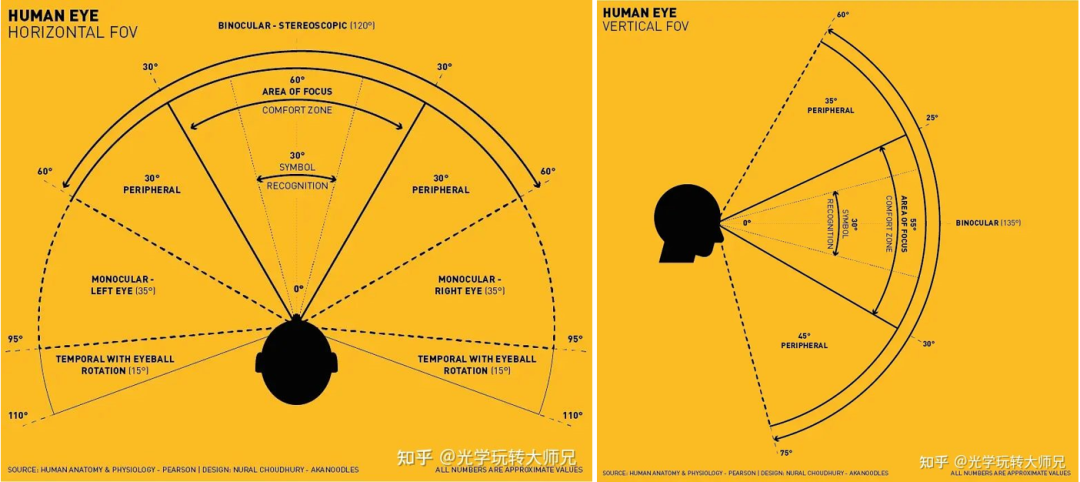

VR/AR領域有一個詞叫做紗窗效應，簡單理解即看著模糊，其主要原因就是解析度不夠。一般認為人眼的解析度為~60ppd，意味著要做到60ppd的圖像，才能實現視網膜屏的效果，如圖一。

圖一：人眼可視角度和極限分辨率示意圖（圖源：poppur）

PPD的計算公式如下：

d: 眼睛和像的距離

根據公式簡單推算一下，在3m處投射出一個55寸的4K（2K屏*2，雙眼疊加）屏幕ppd大約為33，如表一；而如果在3m處投射出一個55寸的8K（4K屏*2）屏幕ppd大約為65，因此未來要實現retina display，4K的微顯示器必不可少。

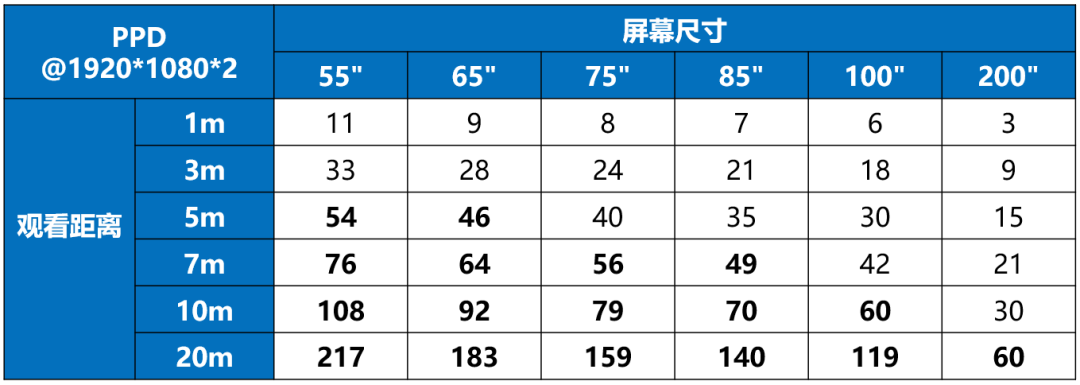

表一：PPD與分辨率、屏幕尺寸、觀看距離的關系@2K屏*2

進一步的，如果該55in 8K的像是由兩個1.3in的微顯示器放大生成，則該微顯示器ppi要在4400以上（iPhone13的ppi為460），可見如要徹底消除紗窗效應，對微顯示器的分辨率要求是非常高的。

• FOV

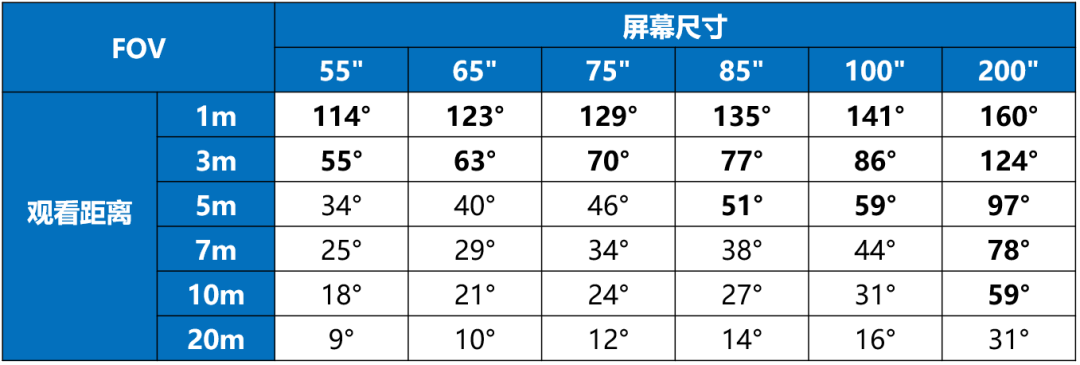

根據上述人眼的視場角特點，通常認為FOV>120°可實現較好的沉浸感。根據下述FOV的定義公式，可以看出FOV由投射出屏幕大小和觀看距離（成像距離）決定。簡單計算一下，在1m處投射出一個65in的屏幕，FOV大約是123°，可見這個指標還是非常之高的。這里只討論了橫向FOV，未討論縱向FOV。

橫向FOV = 2*arctan(橫向尺寸/2d)

  d: 眼睛和像的距離

由PPD和FOV的定義可以發現，當微顯示器的分辨率已經確定時，如果投射出的屏幕越大、成像距離越近，則FOV越大、PPD越小；如果投射出的屏幕越小、成像距離越遠，則FOV越小、PPD越大。即FOV和PPD是tradeoff的關系，如果把FOV做大，即意味著把PPD做小。

補充一點，剛提到人眼實際只能看清聚焦點處很小的距離，根據此特點，結合眼動追蹤技術，可以實現如下效果：只針對人眼注視位置進行高解析度的圖像渲染，其他區域采用低分辨率圖像渲染，隨著注視位置的變化，不同位置的圖像渲染解析度實時變化。但是注意，這里帶來貢獻主要是算力的節約，實際上對屏幕而言，還是需要以最高解析度為標準，只不過不同地方呈現的畫面解析度不同。

• 刷新率

這里主要是要討論VR的延遲感，其中涉及三個概念：1，響應速度，一般用GTG（Gray to Gray）表征，指某兩個灰階亮度之間10%~90%的變化時長；2，刷新率，指顯示屏每秒畫面被刷新的次數，或者理解為每秒可呈現的圖像數；3，幀率（或者說每秒的幀數，fps），通常指顯卡每秒能輸出的圖像數，不過我們一般理解是實際成像數，如游戲中呈現的fps57指的是每秒實際呈現57張圖像。

直接對人眼起作用的即是fps值，該值與顯卡的幀率和屏幕的刷新率均有關系，利用垂直同步、Gsync、Freesync等技術達到信號輸出和屏幕顯示比較好的搭配（有效幀數最大化）。一般會認為刷新率高，響應速度就更快，但兩者并不是絕對的正相關，也可以存在而響應速度不高但刷新率很高的情況，這里不展開。但是可以這么理解，高響應速度（較少拖尾效應）和高刷新率，是實現高fps的先決條件。

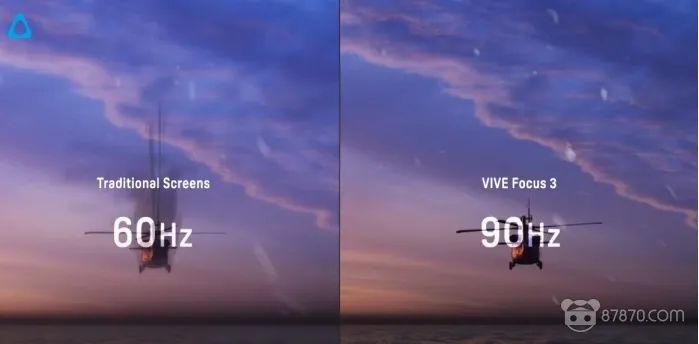

圖三：不同刷新率的效果（圖源：87870.COM）

對于人眼，需要多少fps才能感覺不出延遲感呢？有人說60，有人說90，有人說無窮大，目前尚無一個明確的結論。姑且按60fps算，那么對刷新率需求就是≥60Hz。但上述是指靜態模式，而佩戴VR眼鏡時，會經常遇到頭部轉動的情況，轉速可輕松達到120°/s，即1幀內轉動了2°，此時如果畫面沒有刷新，就會感到明顯的拖影感。通常解決的方法是提高刷新率同時降低余暉（對LCD是提高響應速度，對OLED是減少發光時間），因此60fps實際是遠遠不夠的。關于VR的延遲感，又分幀間延遲和和幀內延遲，如果小伙伴們有興趣，我們可以后面再詳細聊聊。

• 亮度

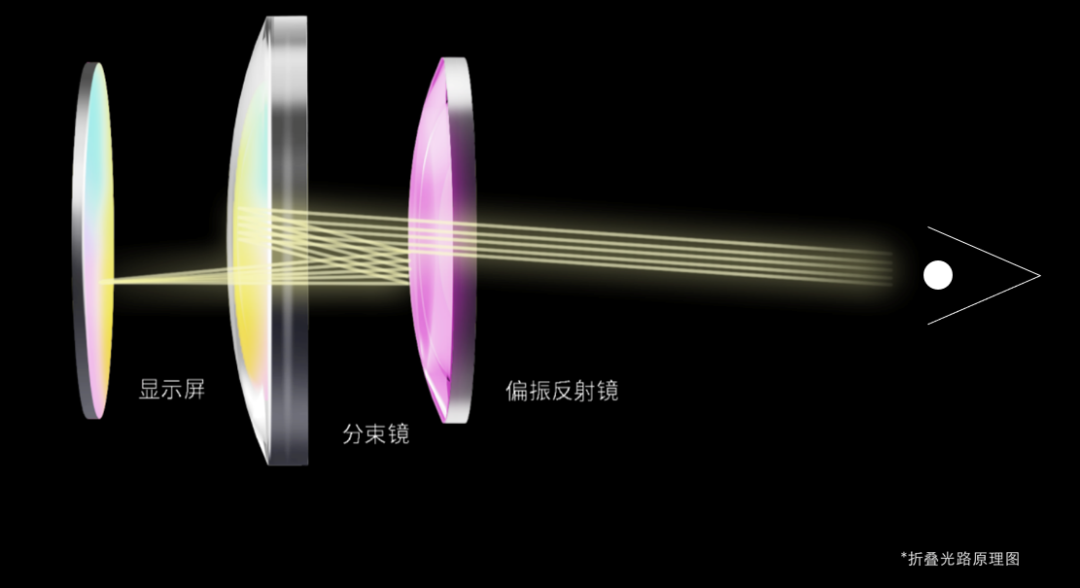

亮度也是非常關鍵的指標，不過微顯示器需要經過光學系統進入人眼，因此有兩個指標，一個是顯示亮度，即顯示屏出光亮度，一個是入眼亮度，即經過光學系統后人眼感受到的亮度。目前光學系統的光損比較嚴重，如pancake技術，光損一般超過90%。VR是封閉環境，對亮度要求相對不高，假定入眼亮度為100nit，如采用pancake，顯示屏亮度需要1,000nit以上。AR則完全不同，因為其背景為真實環境，一般認為顯示亮度要高于環境亮度5倍才算清晰，白天環境亮度輕松達到10,000nit以上，因此對入眼亮度要求是非常高的，在光學系統光損如此高的情況下，對顯示器的亮度要求非常之高（如果不采用墨鏡等遮光方案），即使達到亮度要求，功耗也是無法忍受的，因此還需要微顯示器和光學系統一起努力。

微顯示器幾個重要的指標如上，具體規格標準尚未形成共識。最近Meta提出了一個有趣的概念——視覺圖靈測試(Visual Turing Test)，即達到人無法分辨是顯示器還是真實環境的效果，相信各項指標和對應的規格標會準逐漸明確。
