VR光學方案，有非球面鏡片、菲涅爾透鏡、Pancake，目前業界公認的趨勢是Pancake，新出的VR產品越來越多采用Pancake方案，如最近發布的arpara AIO VR一體機、YVR2和創維的PANCAKE 1即將發布的Pico 4、蘋果MR、Meta的Cambria等。其原因很直接：Pancake可以極大地壓縮VR眼鏡的體積，鏡片厚度也明顯降低。如下圖，相比菲涅爾光機系統，Pancake可以縮減一半的厚度，這可以極大地提升用戶的佩戴舒適度。
圖源：YVR

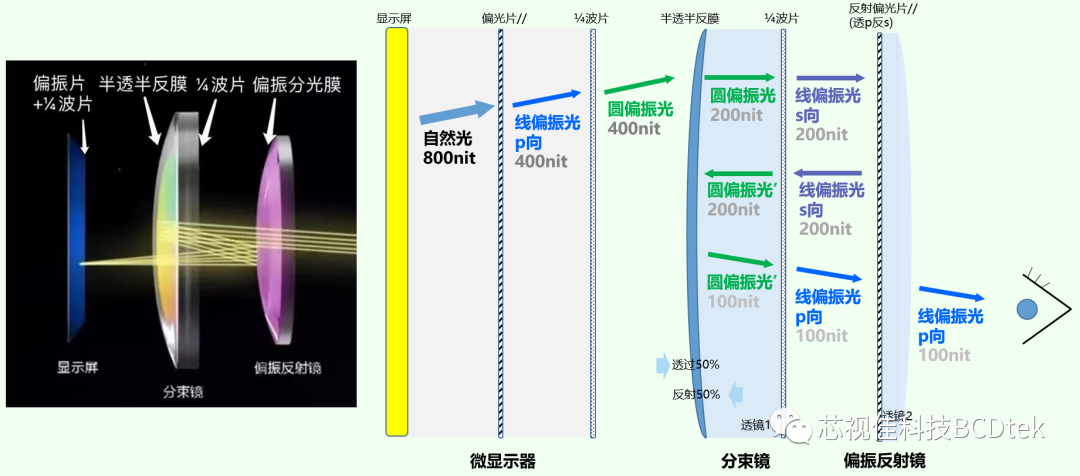

因此本文針對Pancake進行一下探討，希望大家能有所收獲。Pancake中文含義為折疊光路，其壓縮體積的原因即通過光路折疊使得在更小的模組厚度下，實現同等的光路總長即同樣的放大效果。其具體結構和光路如下圖所示：

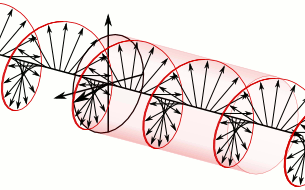

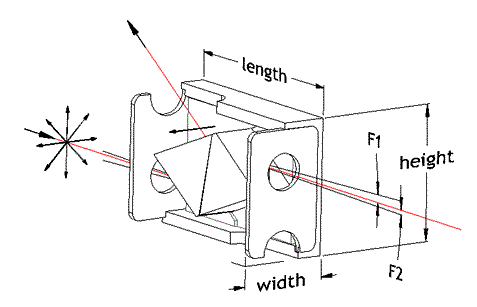

6，經過1/4波片，形成p向偏振光，此光可以通過反射偏光片，經過透鏡2到達人眼。
根據上述原理說明，Pancake光學對光的損失是比較大的，對于LCD，其自帶偏光片，因此其極限光效是25%，對于Micro OLED，其極限光效為12.5%。但Micro OLED亮度要超過LCD兩倍，同時由于PPI、響應速度、色域等優勢，高端VR的主流選擇是Pancake + Micro OLED方案。
Pancake最大的好處是體積小，其原因如上文所述。另一個好處是可以進行屈光度調節，這對廣大的近視患者是極其友好的。此外Pancake光學通過透鏡組合，可以提高透鏡邊緣成像質量，降低圖像畸變，提高成像對比度、清晰度、細膩度。
除了光損較大之外，Pancake還存在偽影和FOV小的問題。偽影是因為光路會出現雙折射從而容易形成偽影，需要通過增加透鏡數量、優化光路、優化材料等方式降低雙折射現象來改善。FOV小是因為壓縮了TTL(Total Track Length)，同時一般搭配Micro OLED其屏幕尺寸一般較小（<1.4in），導致成像尺寸即FOV受限。
