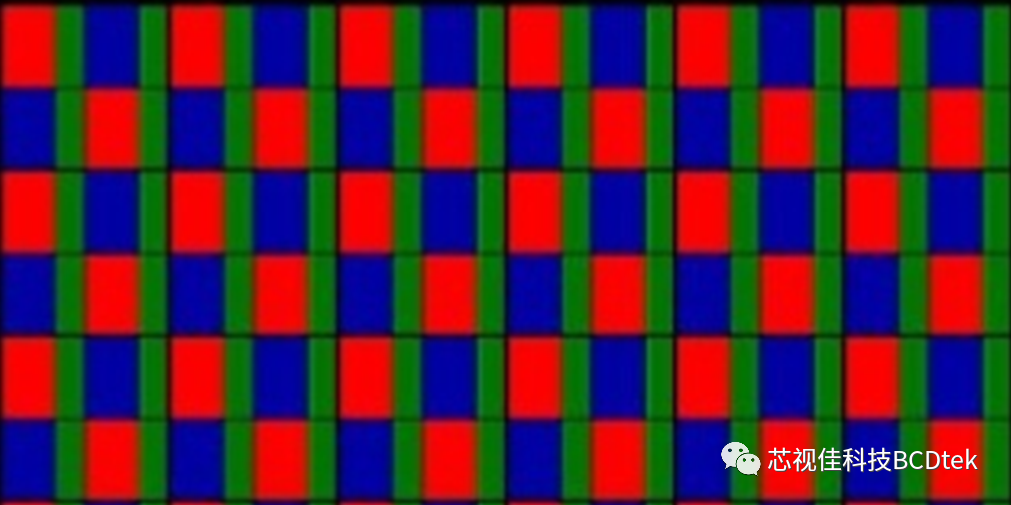

之前在OLED彩色化技術一文中提到，OLED手機屏多采用FMM直接彩色化的方式形成RGB子像素，今天聊一下這些子像素的排列方式。LCD一般為RGB子像素大小相同肩并肩排列，OLED則一般不采用這種方式，這是因為OLED RGB材料的效率不同，壽命不同，尤其是藍色OLED材料，其壽命最差。為了解決這個問題，OLED藍色子像素面積會更大一些，同時RGB像素個數不再是1：1：1。常見的手機屏OLED像素排列方式如下表。三星在其第一代OLED手機Galaxy S上采用了Pentile的像素排列方式。其特點是每個像素由RG或BG構成，對比相同分辨率的RGB排列，畫面缺失了一半的B和一半的R；同時將B和R面積增大，增大像素面積可以降低同樣亮度需求的電流，繼而達到提升藍色和紅色像素壽命的效果。
Pentile排列方式改善了面板壽命，但等效像素密度約為相同分辨率RGB排列的70%，這導致畫面清晰度下降，同時由于其特殊的排列方式，還會在一些特定畫面出現如彩邊、網紋、顆粒感等問題。

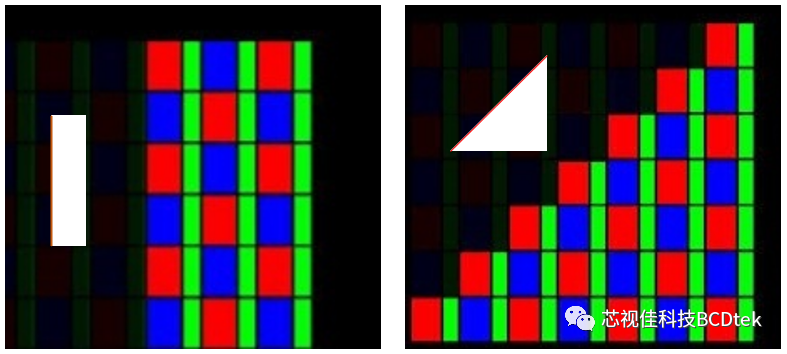

彩邊：顯示垂直方向的黑白分界線時，如文字邊緣，由于左側綠色像素的缺失，會出現“彩邊”現象。顯示45°傾斜黑白分界線時，由于只有紅色像素，白色畫面的左上側會出現紅邊。為改善該問題，利用算法在邊緣處點亮一些本該熄滅的子像素以補充色彩，但會導致原來平整的邊緣出現鋸齒，當分辨率足夠高時，鋸齒現象才會變得輕微。

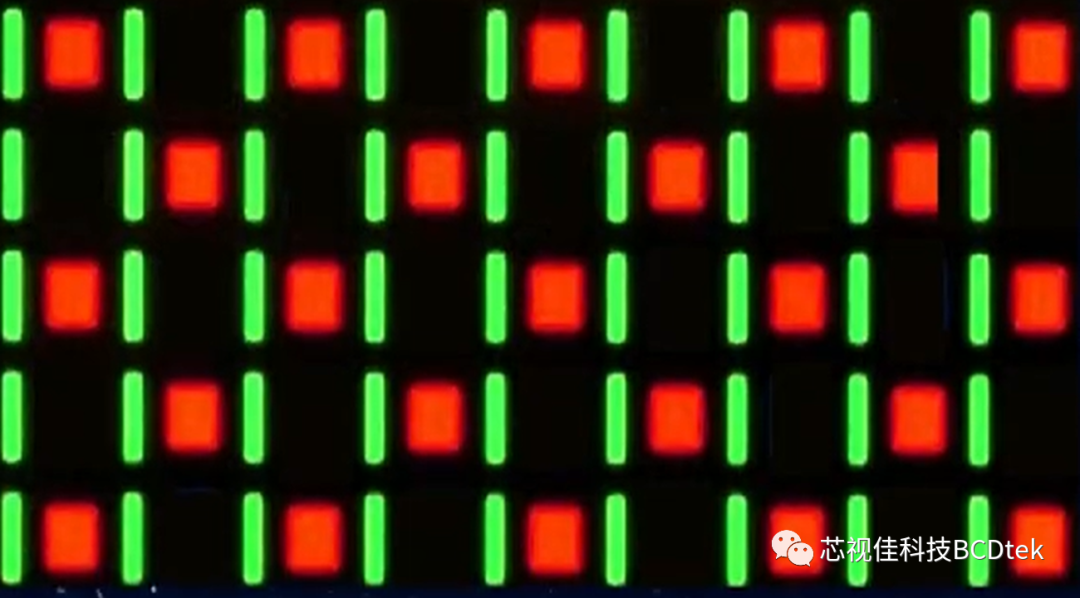

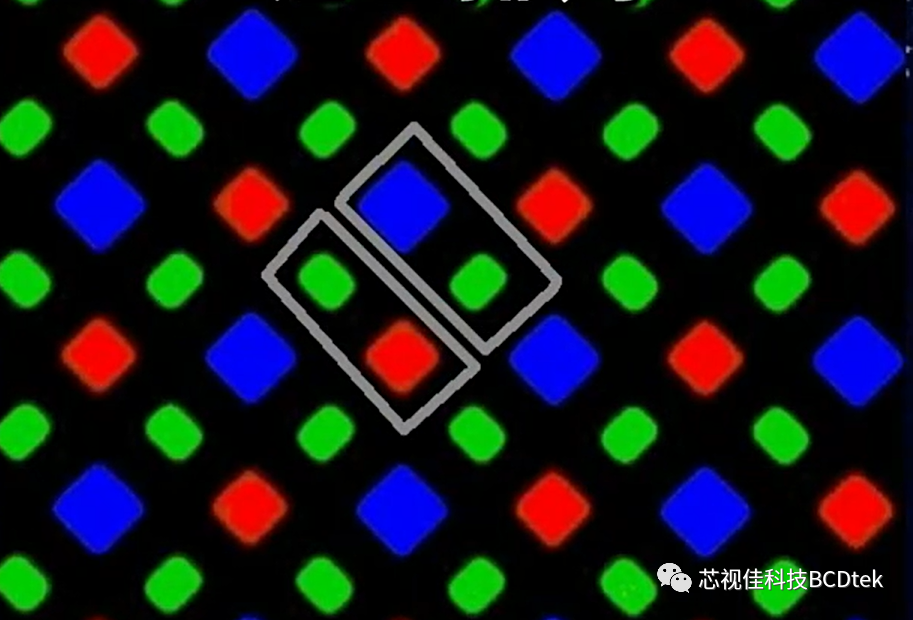

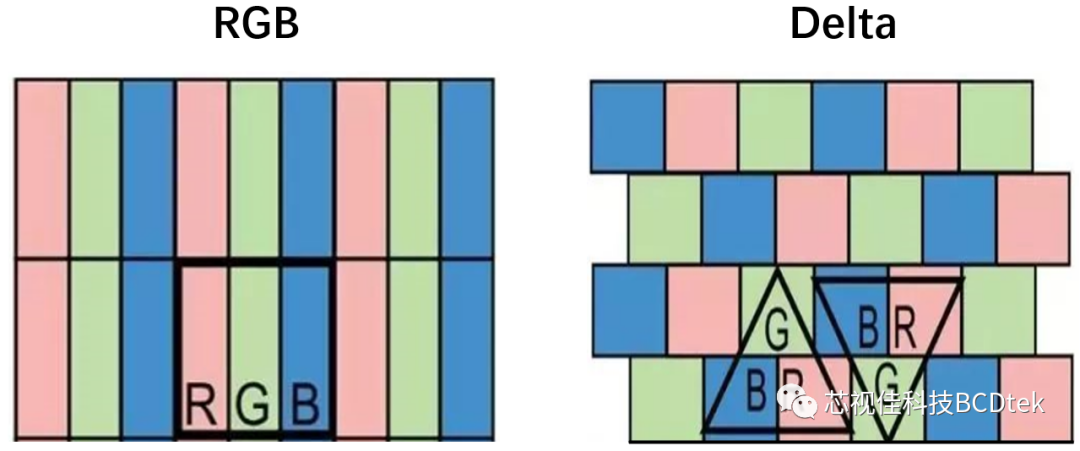

網紋：在顯示黃色畫面時，綠色和紅色像素亮起，藍色像素熄滅，由于藍色像素面積較大，就形成了黑色斑點，出現“網紋”現象。顆粒感：與網紋類似，顯示淡橙色畫面時，紅色像素亮度為100%，藍綠亮度為50%。此時由于藍色像素較大，藍綠暗區連接，造成紅色像素比較突出，出現“顆粒感”現象。為了改善上述問題，三星繼續開發了新型的像素設計——鉆石排列，其每個像素依然采用RG或BG，因此RGB像素個數比與Pentile相同。該像素將BG和GR成菱形排列，因此被稱為鉆石排列。鉆石排列通過對像素形狀和角度的改變，極大地改善了文字顯示時的彩邊以及網紋和顆粒感問題，提高了畫面的細膩程度。同時其等效像素密度相比Pentile也有所提高，達到RGB標準排列的80%。三星主流OLED顯示屏均采用鉆石排列，由于專利限制國產屏廠各自開發出了自主知識產權的像素排列結構。如天馬的Delta排列，其特點是每個像素由RG或RB或GB構成，因此其RGB個數比仍為1：1：1，但整體數量相比標準RGB少了1/3，其等效像素密度更低，~67%。這就造成了Delta屏幕顯示細膩度差，同時也存在文字彩邊問題。

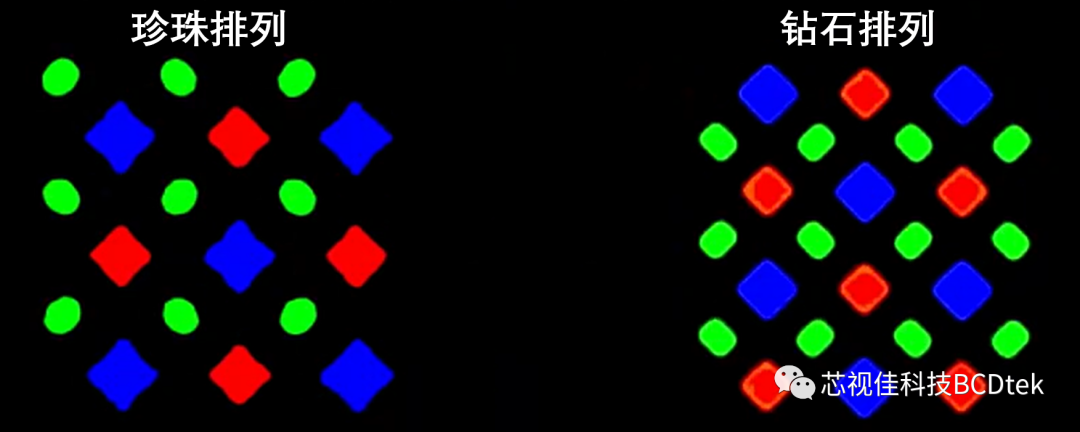

此外，華星開發了珍珠排列，對三星的磚石排列做了一些修改。將R和B由四邊形變成了星形，將G由四邊形變成了橢圓形。該變動可以更好地控制子像素間的距離，有利于提升開口率。三星的鉆石排列、華星的珍珠排列以及維信諾開發的晶鉆和鼎型像素排列，都可以視為一個家族，被稱為鉆排或類鉆排。

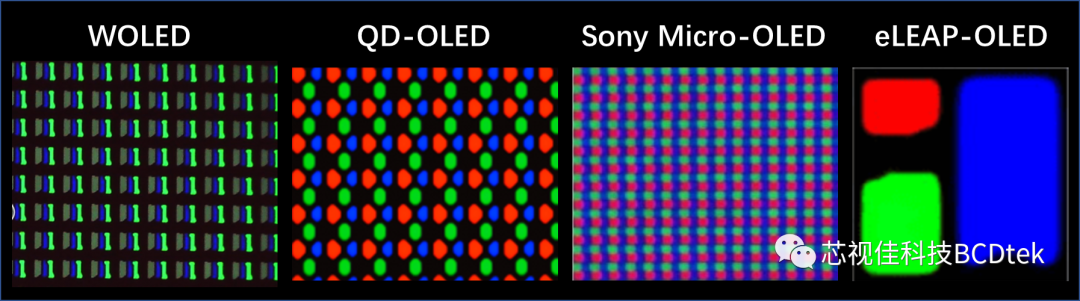

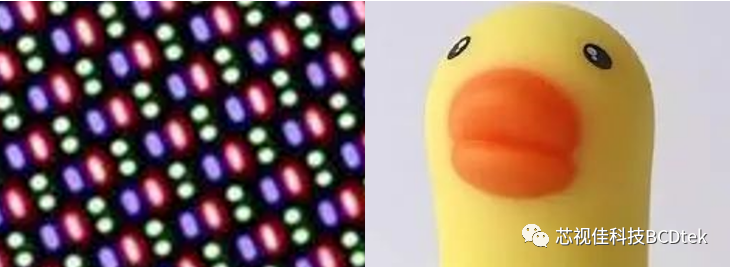

2in1排列坊間稱周冬雨屏，是BOE自主研發的OLED像素排列方式，可以視為Delta屏的改版，其排列方式為R-G-G-B，不同方向其等效像素密度有所不同，50%~79.5%。據稱該排列方式有利于提高像素開口率和分辨率。由于OLED像素排列相比普通的RGB排列方式復雜且需要共用子像素，因此其子像素渲染算法難度大，且其性能優劣會極大地影響顯示效果。以上是常見的手機OLED屏的像素排列方式，此外OLED還應用在大屏電視和微顯示屏（Micro OLED）中。有些采用了白光+CF的發光方式，但也面臨藍光衰減較快的問題，因此同樣需要對像素設計進行優化。如LG的WOLED屏采用W-R-G-B排列方式（加入白光子像素提高亮度），三星的QD-OLED采用的是R-G-B三角形排列，Sony采用的類似Delta的G-B R-B排列，以及JDI發布的eLEAP展示的一種OLED排列通過加大藍色像素面積以補償藍光亮度和壽命。
OLED的像素排列和算法在不斷優化，同時藍色OLED材料的性能也在提升。未來當藍色OLED材料性能不再是問題，也許OLED的像素又回歸到常規RGB排列方式。
